Комплект изоляционных прокладок для фланцев
Комплекты фланцевых изоляционных прокладок типа E, типа F и типа D вместе с втулкой, шайбой могут быть изготовлены из материалов класса NEMA G10, G11, G7, фенола, майлара, номекса, простых фенольных материалов.
Отправить запрос
Описание продукта
Что такое комплект фланцевых изоляционных прокладок?
Комплекты фланцевых изоляционных прокладок предназначены для электрической изоляции фланцев и действуют как изолятор между разнородными металлическими фланцами. Кроме того, они используются для электрической изоляции секций трубопроводов в системах катодной защиты, тем самым предотвращая протекание электростатического заряда по трубопроводам, поскольку они устраняют возможность создания системы гальванических элементов.
Коррозия определенно является одним из самых разрушительных факторов в природе, тем не менее, благодаря использованию комплекта прокладок для изоляции фланцев, поставляемого нами инбо Калий - алюминит, этот дорогостоящий элемент, приносящий прибыль, может быть почти устранен. Мы являемся ведущим производителем и поставщиком комплекта изоляционных прокладок для фланцев Стиль FIK 600 неизменно высокого качества. Прокладку, которую мы производим, всегда можно использовать для контроля, а также ограничения электролитической коррозии практически в любой программе трубопроводов. Наши комплекты изоляционных прокладок для фланцев изготавливаются из материалов с замечательной диэлектрической прочностью, низким водопоглощением, а также химической безопасностью, чтобы поддерживать высочайшее качество, необходимое для программ нефтеперерабатывающих и химических заводов. Воздействие углеводородов, атмосферные воздействия и соленая вода, как правило, не представляют проблемы для наших изоляционных материалов. Наша гарантия качества наряду с большой производительностью позволяет нашим клиентам экономно защищать и продлевать срок службы устройств.
Основные области применения комплектов фланцевых изоляционных прокладок
Комплект Комплект фланцевых прокладок можно использовать во всех местах, где требуется защита от гальванической коррозии и электрическая изоляция. Общими областями применения являются трубопроводы или трубопроводные системы с морской водой, морские установки, химические установки, трубопроводы нефтеперерабатывающих заводов и так далее.Компоненты комплекта фланцевых изоляционных прокладок

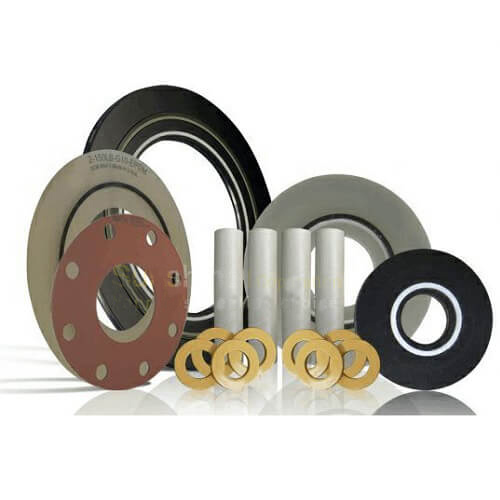

1 одна центральная большая плоская или овальная прокладка.2 по одной изоляционной втулке на каждый болт.
3 по две изолирующие шайбы на болт.
4 две шайбы из плакированной стали на каждый болт.
Все эти компоненты изготавливаются из специальных материалов, обладающих химической стойкостью, диэлектрическими свойствами и низким водопоглощением, что позволяет решить поставленную задачу. А материалы для компонентов обычно представляют собой NEMA класса G10, G11, G7, фенольные, майларовые, номексовые, фенольные материалы.
Типы комплектов фланцевых изоляционных прокладок
Нинбо Калий - алюминит производит целую линейку стандартных комплектов изоляционных прокладок для фланцев, таких как прокладки типа F, прокладки типа E и прокладки типа D (кольцевое соединение API).Фланцевая изоляционная прокладка типа E (FULL FACE)
Комплект прокладок для изоляции фланцев Тип E предназначен для полной безопасности фланцев и имеет такой же внешний размер, что и фланец. Каждая изоляционная прокладка имеет отверстия под болты с высокой точностью. При сборке рекомендуется обернуть уплотнительную ленту вокруг внешней стороны конкретного фланца, чтобы предотвратить попадание внешнего материала между полностью открытыми частями и вызвать короткое замыкание фланцев. Почти все прокладки типа E легко центрируются по всему внутреннему диаметру фланца. Прокладки с немного большим внешним диаметром доступны по запросу. Прокладки типа E доступны из G10, G11, G7, неопренового или нитрилового фенольного, простого фенольного и G10 с сердцевиной из нержавеющей стали 316 или безасбестовых материалов.Фланцевая изоляционная прокладка типа F (RING FACE GASKET)
Комплект прокладок для изоляции фланцев типа F предназначен для физического прилегания к компонентам фланцев с выступом. Внешний размер прокладки немного меньше внутреннего диаметра окружности болтового отверстия. Наружный диаметр предназначен для выравнивания изолирующими втулками. Центральные прокладки могут быть изготовлены из тех же материалов, что и тип E. При установке рекомендуется покрыть лентой внешнюю сторону фланца, чтобы избежать попадания внешних материалов между незакрытыми частями и создания короткого замыкания фланцев.Комплект изоляционных прокладок для фланцев типа D (API RING JOINT GASKET)
Комплект прокладок для изоляции фланцев типа D на самом деле представляет собой изолирующие прокладки для кольцевых соединений, которые физически соответствуют конкретной кольцевой канавке фланцев с кольцевым соединением. Центральная прокладка типа D изготовлена из фенольной ткани средней плотности или G10, изготовленной в соответствии с размерами прокладок ASME B16.20. Атрибуты обычно аналогичны свойствам фенольных прокладок или плоских основных прокладок G10 и доступны в основных восьмиугольных формах. Формы прокладок овального кольца могут быть запрошены по индивидуальному заказу. После установки комплекта изоляционной прокладки фланца типа D также настоятельно рекомендуется обернуть герметизирующей клейкой лентой внешнюю часть фланца, чтобы избежать застревания инородного материала в затронутых частях и создания короткого замыкания фланцев. Позиционирующие штифты действительно следует использовать всякий раз, когда вы можете обеспечить правильное расположение фланцев при установке большинства комплектов изоляции фланцев. Штифты должны быть как минимум на 2,38 мм больше размеров болта.Комплект фланцевых изоляционных прокладок TFikseal™
Комплект прокладок для изоляции фланцев TFikseal® имеет прямоугольный уплотнительный элемент в сочетании с уникальной конструкцией канавок для эффективной герметизации и изоляции фланцев для питьевой воды и других применений в трубопроводах для жидкостей под низким давлением. Этот вид комплекта изоляционных прокладок для фланцев доступен для фланцев с выступом и с плоской поверхностью в классах ANSI 150, 300 и 600. Материалы уплотнительного элемента могут быть из нитрила, витона, тефлона, ПТФЭ или ПТФЭ (тефлона) с подпружиненным уплотнением. Комплект прокладок для изоляции фланцев — отличный выбор для изоляции распределительных и транспортных линий газа, нефти и воды. Поскольку комплект прокладок обладает очень хорошей устойчивостью к релаксации ползучести, он хорошо работает в теплообменниках, устройствах с высокой вибрацией или чрезмерным тепловым циклом.Типы прокладок в зависимости от номинального рабочего давления
Комплекты изоляционных прокладок для фланцев также можно разделить на два типа: комплекты изоляционных прокладок для фланцев низкого и высокого давления.Комплекты изоляционных прокладок фланца низкого давления
Если центральная большая прокладка комплекта фланцевых изоляционных прокладок изготовлена из изоляционных материалов, таких как EMA Класс G10, G11, G7, фенол с неопреновым покрытием, обычный фенол, поэтому ее можно рассматривать как прокладку низкого давления, они созданы для работы при низком давлении в системах передачи, распределения и технологических трубопроводов. Комплекты фланцевых изоляционных прокладок, включающие прокладки, втулки и шайбы, доступны для фланцев всех размеров, типов, номинального давления и материалов, а рабочее давление соответствует классам ANSI 150, 300 и 600.Комплекты изоляционных прокладок для фланцев высокого давления
Комплект изоляционных прокладок для фланцев высокого давления — это один из видов прокладок, используемых в критически важных условиях, он обеспечивает максимальную безопасность и надежность в некоторых из самых сложных и опасных сред на земле. И он обычно армирован стальным сердечником из нержавеющей стали, таким как SS316, спроектированным и изготовленным из высококачественных материалов и тщательно протестированным в условиях, которые намного превышают технические требования для эксплуатации в полевых условиях. Наши комплекты изоляционных прокладок фланцев для ответственного обслуживания обеспечивают надежность, которая вам необходима, когда отказ абсолютно неприемлем, и этот вид прокладок может герметизировать и изолировать при любом давлении до ANSI 2500# и API 15 000 PSI.Посмотреть наш продукт Стиль FIK 600 - VCS -Изоляционная прокладка фланца высокого давления VCS Kэтодля получения дополнительной информации.
Материалы комплекта изоляционной прокладки фланца
Материалы фиксатора центральной большой прокладки
Материалы фиксатора прокладок Центральный университет: G3, G7, нитрил-лицо, обычный фенол, G10, фенол с неопреновым покрытием, Klinger, тефлон, дурлон и т. Д.
|
Материал прокладки |
Диэлектрическая прочность |
Прочность на сжатие |
Впитывание воды |
Предел прочности |
Рабочая температура (оС) |
| Обычный фенол | 500 об/мин | 25 тыс.фунтов/кв.дюйм | 1,6% | 20 тыс.фунтов/кв.дюйм | -54 - 104 |
| Неопреновый фенольный | 500 об/мин | 25 тыс.фунтов/кв.дюйм | 1,6% | 20 тыс.фунтов/кв.дюйм | -54 - 79 |
| Армированный ПТФЭ | 350 об/мин | 2,3 тыс.фунтов/кв.дюйм | 0,01% | 1450 фунтов на квадратный дюйм | -196 - 260 |
| G7 |
350 об/мин |
40 фунтов на квадратный дюйм | 0,07% | 25 тыс.фунтов/кв.дюйм | -196 - 232 |
| G10 | 550 об/мин | 55 фунтов на квадратный дюйм | 0,1% | 45 фунтов на квадратный дюйм | -196 - 138 |
| G11 | 550 об/мин | 57 фунтов на квадратный дюйм | 0,1% | 43 фунта на квадратный дюйм | -196 - 176 |
Материалы для изоляционных рукавов
Материалы изоляционных рукавов доступны из G10, G7, G11, майлара, полиэтилена, фенола и номекса. Они сконструированы таким образом, чтобы их можно было легко установить на фланцевые болты, и их можно использовать с болтами стандартного размера и отверстиями под болты даже при некотором смещении. Изоляционные втулки используются с отдельными изолирующими шайбами и имеют стандартную толщину стенки 0,79 мм.
|
Материал рукава |
Диэлектрическая прочность |
Низкая рабочая температура |
Максимальная рабочая температура |
Впитывание воды |
| майлар | 500 об/мин | -59°С | 149°С | 0,8% |
| Номекс | 500 об/мин | -54°С |
232°С |
- |
| G7 |
350 об/мин |
-196°С | 232°С | 0,07% |
| G10 | 550 об/мин | -128°С | 150°С | 0,1% |
| G11 | 550 об/мин | -45°С | 202°С | 0,1% |
Материал изоляционной прокладки
Стандартные изоляционные шайбы изготавливаются из высокопрочных изоляционных материалов, таких как G10, G7, G11, фенольных и слюдяных, они обеспечивают прочную положительную изоляцию при температурах до 200 oC.
|
Материал рукава |
Диэлектрическая прочность |
Прочность на сжатие |
Предел прочности |
Впитывание воды |
|
фенол |
500 об/мин | 25000 фунтов на квадратный дюйм | 20000 фунтов на квадратный дюйм | 1,6% |
|
Слюда |
400 об/мин | 30000 фунтов на квадратный дюйм | 32000 фунтов на квадратный дюйм | 0,01% |
| G7 |
350 об/мин |
40000 фунтов на квадратный дюйм | 25000 фунтов на квадратный дюйм | 0,07% |
| G10 | 550 об/мин | 65000 фунтов на квадратный дюйм | 50000 фунтов на квадратный дюйм | 0,1% |
| G11 | 550 об/мин | 50000 фунтов на квадратный дюйм | 43000 фунтов на квадратный дюйм | 0,1% |
Материалы стальных шайб
Стальные шайбы предназначены для надевания на изоляционную втулку или стопорное кольцо цельных втулок и шайб. Материалы обычно представляют собой оцинкованную углеродистую сталь, также могут быть материалы из нержавеющей стали 304 или 316. Иногда для специального применения стальная шайба может быть HCS с покрытием X37.Предлагаемые материалы комплекта изоляционной прокладки фланца, используемого для трубопровода
