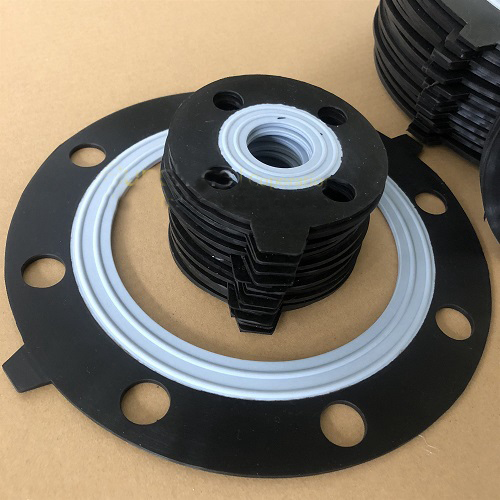

      Резиновая прокладка из этилен-пропиленового каучука с тефлоновым покрытием
      • Резиновая прокладка из этилен-пропиленового каучука с тефлоновым покрытиемРезиновая прокладка из этилен-пропиленового каучука с тефлоновым покрытием

      Резиновая прокладка из этилен-пропиленового каучука с тефлоновым покрытием

      У нас есть более 1200 шт. различных размеров резиновой прокладки из этилен-пропиленового каучука с ПТФЭ на складе. Ваши заказы могут быть выполнены в очень короткие сроки

      Отправить запрос

      Описание продукта

      Резиновая прокладка из этилен-пропиленового каучука с тефлоновым покрытием — стиль 9013

      Резиновая прокладка из EPDM, связанная с ПТФЭ, изготовлена ​​из пленки ПТФЭ, приклеенной непосредственно к резиновой прокладке из EPDM. Уникальное внешнее уплотнительное кольцо вокруг каждого болтового отверстия добавляется для дополнительной безопасности уплотнения. Резиновые прокладки из этилен-пропиленового каучука с тефлоновой связкой имеют двойные, концентрические и выпуклые уплотнительные кольца, обеспечивающие оптимальное уплотнение при меньших нагрузках на болты. Он обеспечивает превосходное уплотнение для опасных сред при низком крутящем моменте. Уникальное внутреннее уплотнительное кольцо из ПТФЭ обеспечивает дополнительную безопасность уплотнения как для газов, так и для жидкостей.

      Резиновая прокладка EPDM со связкой из ПТФЭ идеально подходит для фланцев со сплошной поверхностью из стекловолокна, стекла и стали. Эти прокладки практически устраняют трещины на фланцах, снижая затраты на установку, сохраняя при этом высокое качество уплотнения для коррозионной стойкости. И номинальное давление фланца соответствует классу 150 # для прокладок из ПТФЭ.

      Преимущества резиновой прокладки из этиленпропиленового каучука с ПТФЭ

      Резиновая прокладка EPDM, связанная PTFE, подходит для уплотнения с низким крутящим моментом, высокой химической стойкостью, а пленка PTFE, связанная с резиновой прокладкой, обеспечивает высокую химическую стойкость, а отвержденный EPDM обеспечивает более высокую термостойкость. Он идеально подходит для систем трубопроводов из термопластика, а также систем металлических труб с металлической или пластиковой футеровкой до 250 фунтов на квадратный дюйм.

      Спецификация

      Стандарт прокладки: ASME B16.21 класс 150
      Размер: сверление ANSI B16.5
      Температура: от -30°C до 150°C.
      Цвет: черный EPDM с PTFE
      Давление: 150 фунтов на квадратный дюйм плюс


      Drawing of PTFE Bonded EPDM Rubber Gasket


      Таблица размеров резиновой прокладки из этилен-пропиленового каучука с ПТФЭ-связью

      Размер (дюйм) A B C D E F N G T
      0.5 3.386 2.375 1.654 - 1.181 0.709 4 0.625 0.197
      0.75 3.780 2.750 2.047 1.654 1.181 0.866 4 0.625 0.197
      1 4.134 3.125 2.362 1.969 1.457 1.142 4 0.625 0.197
      1.25 4.528 3.5 2.756 2.323 1.181 1.496 4 0.625 0.197
      1.5 4.921 3.875 3.11 2.677 2.087 1.693 4 0.625 0.197
      2 5.906 4.75 3.9 3.268 2.5 2.216 4 0.750 0.197
      2.5 6.89 5.5 4.646 3.976 3.189 2.717 4 0.750 0.197
      3 7.402 6 5.188 4.409 3.622 3.15 4 0.750 0.197
      3.5 8.386 7 6.063 5.276 4.331 3.543 8 0.750 0.197
      4 8.898 7.5 6.614 5.827 4.882 4.055 8 0.750 0.197
      5 9.921 8.5 7.48 6.85 5.906 5.079 8 0.875 0.197
      6 10.905 9.5 8.346 7.717 6.772 6.024 8 0.875 0.197
      8 13.386 11.75 10.63 9.685 8.74 7.874 8 0.875 0.197
      10 15.905 12.25 12.99 11.811 10.866 10.00 12

      1.000

      0.236
      12 18.898 17 15.748 14.37 13.189 12.008 12 1.000 0.236

      A = внешний диаметр, B = окружность болта, C = внешний диаметр PTFE, D = элемент уплотнительного кольца, E = элемент уплотнительного кольца, F = внутренний диаметр, N = количество отверстий, G = размер отверстий, T = толщина
