Восьмиугольная кольцевая прокладка
Как профессиональные производители, Kaxite хотели бы предоставить вам высококачественную соединительную прокладку с восьмиугольным кольцом. И мы предложим вам лучшее послепродажное обслуживание и своевременную доставку. Здесь вы можете получить больше информации о восьмиугольной кольцевой прокладке. Знания о том, как работают, изготавливаются и устанавливаются восьмиугольные кольцевые прокладки. Также о его спецификации, размерах, преимуществах, номинальном давлении и применении.
Отправить запрос
Описание продукта

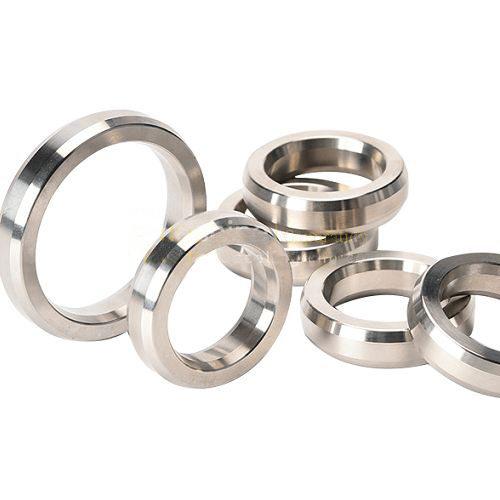

Соединительная прокладка с восьмиугольным кольцом — тип RTJ 301
Прокладка типа Octagonalring имеет сечение восьмиугольной формы, изготовленное из элементов из нержавеющей стали, это одна из разновидностей кольцевой прокладки модели R, а другая - овальная кольцевая прокладка. Это уплотнение под давлением в радиальном направлении. Средний диаметр прокладки определенно немного больше среднего диаметра канавки под прокладку. Угол между кольцевой прокладкой и скошенной поверхностью канавки под прокладку составляет около 23°. Прокладка восьмиугольного кольцевого типа обеспечивает отличные результаты уплотнения всякий раз, когда контакт между прокладкой и поверхностями кольцевого соединения, особенно внешней поверхностью, плотно прижимается для обеспечения высокой эффективности уплотнения.Прокладки StyleR изготавливаются в соответствии со стандартами API 6A и ASME B16.20 и подходят для фланцев с кольцевым соединением API 6B и ASME/ANSI B16.5. И твердость восьмиугольной кольцевой прокладки всегда должна быть на 15-20 HB меньше, чем твердость фланцев, чтобы избежать деформации фланцев кольцевого соединения.
Как работает уплотнительная прокладка с восьмиугольным кольцом?
Прокладка восьмиугольного кольцевого типа расположена в фактической трапециевидной кольцевой канавке на рабочей поверхности фланца. Всякий раз, когда соединительные болты обычно затягиваются, они действительно сжимаются в осевом направлении и затягиваются вместе с верхними и нижними трапециевидными канавками вашего кольцевого соединительного фланца, что приводит к пластической деформации, созданию кольцевой точки уплотнения и установлению начального уплотнения. После того, как натяжение определенно увеличивается, прокладка восьмиугольного кольцевого типа радиально расширяется под действием напряжения среды, затем площадь наклонной поверхности прокладки и трапециевидной канавки, безусловно, становится более плотной и дает результаты самозатягивания. Однако увеличение давления среды, вероятно, приведет к деформации фланца и соединительного болта, что приведет к относительному разрыву между уплотняющими поверхностями, а также относительному снижению степени уплотнения прокладки. Следовательно, прокладку восьмиугольного кольцевого типа можно рассматривать как полусамозатягивающееся уплотнение.NingboKaxite имеет на складе более 200 000 кольцевых прокладок стандартных размеров, доступных для немедленной отгрузки, включая прокладки всех популярных размеров R, BX, RX. Прокладки на складе Kaxite включают материалы из низкоуглеродистой стали, F5, ss 304, мягкого железа и ss 316. Самая популярная прокладка кольцевого типа может быть ниже 3 типов.
Типы кольцевых прокладок
Типы кольцевых соединительных прокладок в основном имеют восьмиугольное и овальное сечение типа R, кольцевую соединительную прокладку типа BX и кольцевую соединительную прокладку типа RX: кольцевую соединительную прокладку типа SRX и SBX.Кольцевая прокладка типа R
Тип APIR кольцевого типа Прокладки для стыков бывают двух основных типов: овального поперечного сечения (тип 302) и восьмиугольного поперечного сечения (тип 301). Эти типы основных стилей используются при давлении примерно 10 000 фунтов на квадратный дюйм. Спецификации, как правило, стандартны и требуют фланцев со специальными канавками. Соединительная прокладка восьмиугольного кольцевого типа с восьмиугольным поперечным сечением обладает большей герметизирующей способностью, чем овальная, и является предпочтительной прокладкой. Тем не менее, в канавке с круглым дном старого типа можно было использовать только уплотнительную прокладку овального кольца. Более новый дизайн и стиль канавки с плоским дном будет соответствовать овальному или восьмиугольному поперечному сечению. Участки уплотнительной поверхности на канавках кольцевых соединений должны быть гладкими до 63 микродюймов и не иметь нежелательных гребней, следов инструмента или вибраций. Они будут герметизироваться за счет начального линейного контакта или краевого действия, поскольку применяется сжимающий пресс.Кольцевая прокладка типа BX
Кольцевая уплотнительная прокладка BX отличается от типичной овальной или восьмиугольной формы тем, что имеет квадратное поперечное сечение и сужается в каждой точке. Их можно использовать только во фланцах API 6BX. Соединительная прокладка кольцевого типа BX используется при давлении до 15 000 фунтов на квадратный дюйм. Обычные размеры обычно изготавливаются из низкоуглеродистой стали 304 и 316.
Кольцевая соединительная прокладка типа RX
Кольцевые прокладки RX обычно похожи по внешнему виду на стандартные восьмиугольные кольцевые прокладки, но их поперечное сечение было создано с учетом давления жидкости, обеспечивающего уплотнение. Как правило, оба они предназначены для API 6A и взаимозаменяемы с обычными восьмиугольными кольцами для бурения нефтяных месторождений и добычи во фланцах API 6B. Кольцевая соединительная прокладка RX используется при давлении примерно 15 000 фунтов на квадратный дюйм. Стандартные размеры поставляются из низкоуглеродистой стали 304 и 316.Кольцевая прокладка RTJ SRX и SBX
Кольцевые прокладки SRX и SBX изготавливаются в соответствии с API 17D и используются для подводного устьевого оборудования и бурового оборудования. Буква «S» указывает на то, что два типа прокладок кольцевых соединений имеют сквозные отверстия, чтобы гарантировать, что любая жидкость, попавшая за кольцевой прокладкой с любой стороны, попадет во внутренний диаметр отверстия. Кольцевые прокладки SRX обычно разрабатываются в соответствии с фланцами API 6BX или API 17D RTJ под водой.Материалы уплотнительных прокладок восьмиугольного кольцевого типа:
