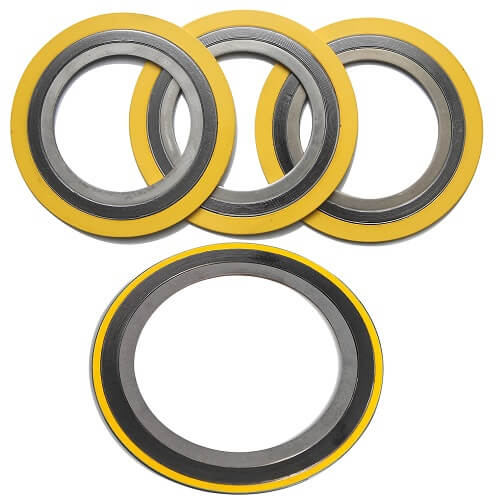

      Спиральная прокладка Monel 400 с внутренним и наружным кольцом
      • Спиральная прокладка Monel 400 с внутренним и наружным кольцомСпиральная прокладка Monel 400 с внутренним и наружным кольцом

      Спиральная прокладка Monel 400 с внутренним и наружным кольцом

      Как профессиональные производители, Kaxite хотели бы предоставить вам спирально-навитую прокладку Monel 400 с внутренним и внешним кольцом. И мы предложим вам лучшее послепродажное обслуживание и своевременную доставку. Из приведенного ниже содержания вы получите гораздо больше информации о том, как работают, изготавливаются и устанавливаются спирально-навитые прокладки. Также о характеристиках, размерах, преимуществах, номинальном давлении и применении спирально-навитой прокладки.

      Отправить запрос

      Описание продукта

      Спиральная прокладка Monel 400 с внутренним и наружным кольцом

      Спирально-навитая прокладка Monel400 с внутренним и наружным кольцом представляет собой тип спирально-навитой прокладки, которая имеет как внутреннее, так и внешнее кольцо, а намоточное кольцо представляет собой ленту из нержавеющей стали Monel 400 с наполнителем из графита или ПТФЭ. Среди различных типов спирально-навитых прокладок спирально-навитые прокладки с внутренним и внешним центрирующим кольцом обладают превосходным уплотняющим эффектом и качеством. Прокладка этого типа имеет внутреннее и внешнее центрирующее опорное кольцо, внутреннее кольцо не только предотвращает радиальный поток мягких наполнителей и снижает турбулентность, но также обеспечивает теплозащитный экран, когда спирально навитые прокладки подвергаются воздействию высоких температур. А внешнее центрирующее кольцо помогает защитить фактор спиральной намотки и вместе с внутренним кольцом обеспечивает дополнительную надежность и защиту от выдувания прокладки.


      Spiral Wound Gasket with Inner and Outer rings


      Преимущества наружного центрирующего кольца спирально-навитой прокладки

      Наружное центрирующее кольцо спирально-навитой прокладки обеспечивает следующие преимущества:
      • Служит ограничителем сжатия, предотвращая перегрузку и чрезмерное сжатие спирально намотанного компонента.
      Уменьшает радиальный поток гладких наполнителей, таких как ПТФЭ.
      • Дополнительная защита от выдувания прокладки.
      • Защита спирально намотанного элемента.
      • Идеальное положение между болтами.

      По этим причинам на самом деле предпочтительнее работать со спирально-навитой прокладкой с наружными центрирующими кольцами. На наружном кольце указаны номинальный размер, класс номинального давления, стандартная спецификация и материалы.



      CGI Spiral Wound Gasket with Inner and Outer ring


      Преимущества внутреннего кольца спирально-навитой прокладки

      Внутреннее кольцо спиральной прокладки обеспечивает соблюдение преимуществ
      ¢ Обеспечивает теплозащиту, когда спирально навитая прокладка подвергается воздействию высоких температур.
      ¢ Предотвращение избыточного сжатия при повышенных нагрузках на седло в условиях высокого давления
      • Снижает турбулентность, сводя к минимуму сопротивление потоку и щелевую коррозию.
      • Развитие циркуляции нагрузки внутри прокладки
      ¢ Предотвращает радиальный поток мягких наполнителей, таких как ПТФЭ

      Избранные материалы для спирально-навитой прокладки

      Spiral Wound Gasket Selected Material


      Таблица значений крутящего момента спирально-навитой прокладки

      Чтобы правильно установить и использовать спирально-навитую прокладку, нам необходимо знать значения крутящего момента, так как это действительно важно. Значения крутящего момента ограничивают минимальное и максимальное посадочное напряжение прокладки в зависимости от класса давления в соответствии со стандартом ASME B16.20 и определенных условий эксплуатации. (максимальное номинальное давление для данного класса давления, а не давление гидроиспытаний). Экстремальные условия эксплуатации, такие как высокая температура, могут снизить предел текучести болта. В этих приложениях следует соблюдать осторожность. Приведенные ниже значения крутящего момента предназначены только для общего использования. Для критических или экстремальных применений (высокая температура и давление) проконсультируйтесь с нами для получения дополнительной информации.


      Размер фланца (дюйм)

      Рекомендуемое значение крутящего момента (фут-фунт) для спирально-навитой прокладки CG с наружным кольцом
      Класс 150 Класс 300 Сорт400 Класс 600 Класс 900 Класс 1500 Класс 2500
      1/2 30-40 30-40
      30-40
      30-40
      70-120 70-120
      50-100
      3/4 30-40
      60-70 60-70
      60-70
      70-120
      70-120
      50-100
      1 30-40 60-70 60-70
      60-70
      110-190 110-190 110-160
      1 1/2 30-60 100-120 100-120
      100-120
      110-190 135-190 210-250
      2 60-90 60-70 60-70
      60-70
      110-190 130-190 220-250
      2 1/2 60-110 100-120
      100-120
      100-120
      170-290 190-290 300-360
      3 90-120 100-120
      100-120
      100-120
      140-230 265-360 460-500
      3 1/2 60-90 100-120
      160-190 170-210


      4 70-120 100-140 160-200 190-240 255-420 415-520
      5 100-160 110-160 210-260 280-360 360-600 585-800
      6 130-200 110-160 190-240 260-330 300-500 530-680
      8 180-200 180-260 310-400 400-510 485-800 845-1100
      10 170-320 250-290 340-440 500-590 505-800 1565-2000
      12 240-320 360-420 510-640 500-610 570-850

      14 300-490 360-420 500-890 680-800 630-940

      16 310-490 500-590 680-800 800-940 910-1290

      18 500-710 500-680 680-810 1100-1290 1570-2340

      20 430-710 500-740 800-940 1100-1290 1740-2570

      24 620-1000 800-1030 1500-1750 2000-2340



      4 совета по установке спирально-навитых прокладок

      Чтобы гарантировать максимально возможный срок службы компонентов металлических прокладок, важно не только выбрать продукт, подходящий для конкретного применения, но и правильно установить и поддерживать его. Эти советы разработаны, чтобы помочь конечному пользователю при установке прокладочных материалов со спиральной навивкой.

      Советы 1: убедитесь, что фланец в хорошем состоянии

      Избавьтесь от старой прокладки и убедитесь, что поверхности фланцев чистые и на них нет вмятин и задиров. Радиальные (поперечные) задиры на самом деле представляют собой особую проблему и могут привести к негерметичности швов. Для спирально-навитых прокладок требуется чистота поверхности от 3,2 мкм до 6,3 мкм Ra (от 125 до 250 микродюймов). Используйте компаратор поверхностей, чтобы проверить отделку фланцев. Убедитесь, что поверхности фланцев параллельны или что трубопровод действительно достаточно приспособлен, чтобы фланцы можно было перемещать параллельно и концентрично без чрезмерных нагрузок на болты.

      Совет 2: Прокладки всегда новые

      Использовать только новую прокладку очень важно. Убедитесь, что прокладка находится в непревзойденном состоянии и размеры обычно соответствуют классу и размерам фланцев, и не используйте герметики, масла или смазочные материалы с металлическими элементами прокладки. Эти материалы могут повлиять на контактное трение между прокладкой и фланцем и вызвать ползучесть и преждевременный выход из строя соединения.

      Если необходимо закрепить прокладку на фланце перед сборкой (например, большие вертикальные фланцы), можно использовать легкое распыление аэрозольного клея, такого как аэрозоль 3M 77. Клей следует наносить экономно и в изолированных местах, и он должен быть совместим с текучей средой.

      Совет 3: Правильно прикрутите прокладку

      Убедитесь, что резьба болтов и гаек тщательно чистая. Нанесите смазку для болтов на резьбу болта и гайки, а также на поверхность затягиваемой гайки. Не наносите консистентную смазку или смазку для болтов на поверхность соединения. После очистки и смазки гайка должна иметь возможность прокручиваться вручную по всей длине болта. Если это невозможно, болты и гайки следует отремонтировать или заменить. Очистите, при необходимости, проволочной щеткой или напильником заднюю поверхность каждого фланца, где должны сидеть головки болтов и гаек, убедившись, что поверхности чистые и плоские. Если возможно, используйте закаленные плоские шайбы для обеспечения равномерной передачи нагрузки.

      Совет 4: Шаги по установке спирально-навитых прокладок

      ¢ Убедитесь, что спиральная прокладка установлена по центру
      • Рекомендуется затягивать монтажные болты с использованием такой стратегии, как крутящий момент или усилие. При использовании динамометрического ключа убедитесь, что он точно отрегулирован.
      ⢠Закрепите монтажные болты по схеме «суперзвезда» в следующем ряду
      ¢ Изделия с гайками, затянутыми от руки
      ¢ Затяните до 30% вашего конечного напряжения
      ¢ Затяните до 60% от последней нагрузки
      ¢ Затяните до полного заполнения
      ¢Выполните последнюю серию затяжек по всему фланцу, затягивая каждый болт по очереди до тех пор, пока не будет достигнут определенный крутящий момент.

      Монтажное оборудование должно состоять из

      калиброванный динамометрический ключ или другое приспособление для затяжки
      ¢ проволочная щетка
      ¢ каска
      - защитные очки и/или лицевой щиток
      смазка
      ¢ другое оборудование, указанное заводом
