Казалось бы, что может быть проще: взять Гибкая графитовая прокладка и установить её между фланцами. Но на практике мы видим, как неправильно подобранная толщина приводит к разгерметизации через несколько дней после запуска. Причина в том, что толщина — это не просто геометрический размер, а параметр, который влияет на распределение давления, компенсацию неровностей и устойчивость к экструзии. В этой статье мы разберём, как толщина связана с условиями эксплуатации, и дадим конкретные рекомендации для промышленных систем.

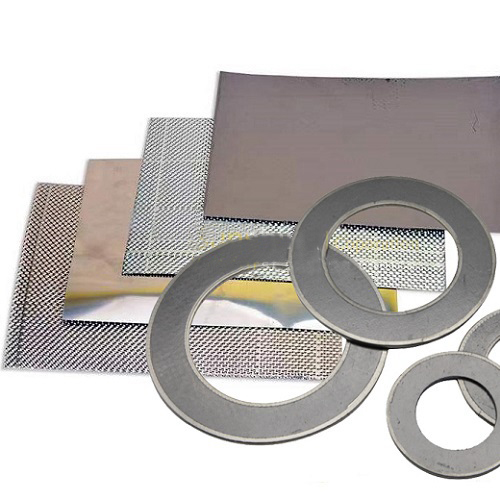

Что определяет толщину прокладки

Толщина Гибкая графитовая прокладка зависит от трёх факторов: давления среды, температуры и состояния уплотняемых поверхностей. Чем выше давление, тем тоньше должна быть прокладка, чтобы избежать её выдавливания (экструзии) из фланцевого зазора. Но при этом тонкая прокладка хуже компенсирует неровности фланцев. Поэтому для каждого случая нужно искать баланс.

Мы в Нинбо Кассит герметизирующие материалы лтд производим прокладки толщиной от 0,5 до 6 мм. Наши инженеры всегда запрашивают у клиента параметры системы, прежде чем рекомендовать конкретный размер. Например, для давления 16 МПа мы советуем толщину 1,0–1,5 мм, а для давления 2,5 МПа можно использовать 2,0–3,0 мм.

Роль температуры и среды

При высоких температурах графит окисляется, и его механические свойства меняются. Для температур выше 450°C мы рекомендуем использовать прокладки с защитной оболочкой (например, из нержавеющей стали), но толщина при этом увеличивается на 0,2–0,3 мм для компенсации теплового расширения. Также важно учитывать агрессивность среды: если в среде есть сильные окислители (кислород, азотная кислота), графит может разрушаться, и тогда толщина не спасёт — нужна другая конструкция.

Второй момент — фланцы. Если поверхность фланцев имеет шероховатость Ra > 6,3 мкм, тонкая прокладка не заполнит микроперовности, и будет утечка. Для старых фланцев мы советуем толщину не менее 2 мм, чтобы материал «затёк» в неровности.

Сравнение толщин для разных условий

В таблице ниже мы свели рекомендации по толщине Гибкая графитовая прокладка в зависимости от давления и состояния фланцев. Эти данные основаны на наших испытаниях и опыте эксплуатации.

Как видите, для высоких давлений и грубых фланцев нужна более толстая Гибкая графитовая прокладка, но при этом важно не переусердствовать, чтобы не потерять герметичность из-за недостаточного усилия затяжки.

Ошибки, которые мы видим на объектах

Первая ошибка — установка слишком толстой прокладки «на всякий случай». Это приводит к тому, что болты не создают нужного давления, и прокладка не уплотняется. Вторая ошибка — повторное использование старой прокладки после разборки фланца. Графит теряет упругость, и даже если толщина сохранилась, герметичность не восстанавливается.

Мы также встречали случаи, когда клиенты пытались уменьшить толщину, чтобы сэкономить. Это опасный путь: тонкая прокладка требует идеальных фланцев, иначе утечка гарантирована. Наши специалисты помогают провести аудит фланцевых соединений и подобрать правильную толщину для каждого узла.

Вопросы, которые нам задают при подборе прокладок

Вопрос: Можно ли использовать одну и ту же толщину прокладки для пара и для воды, если давление одинаковое?

Ответ: Не всегда. Пар имеет более высокую температуру и проникающую способность, поэтому для пара мы рекомендуем толщину на 0,5 мм больше, чем для воды при том же давлении. Также для пара важна стойкость к окислению, поэтому мы используем графит с антиоксидантными добавками. Если вы используете одну прокладку для разных сред, убедитесь, что она сертифицирована для обеих.

Вопрос: Как правильно установить прокладку, чтобы толщина не изменилась при затяжке?

Ответ: Затяжка должна быть крестообразной, в 3–4 прохода, с постепенным увеличением усилия. Не затягивайте один болт до конца сразу — это приведёт к перекосу и неравномерному сжатию. Мы рекомендуем использовать динамометрический ключ и следовать моменту затяжки, указанному в паспорте. Для толстых прокладок (более 3 мм) мы советуем выдерживать паузу 10–15 минут между проходами, чтобы материал равномерно распределил напряжение.

Вопрос: Как часто нужно менять графитовую прокладку при высокотемпературной эксплуатации?

Ответ: При температурах выше 400°C мы рекомендуем заменять прокладку при каждой разборке фланца. Даже если она выглядит целой, её упругие свойства уже потеряны. При более низких температурах (до 200°C) можно использовать прокладку повторно, но только если она не имеет видимых повреждений и не контактировала с агрессивной средой. Для ответственных узлов мы советуем не рисковать и менять прокладку при каждом ремонте.

Итог: толщина — это компромисс между герметичностью и устойчивостью

Выбор толщины Гибкая графитовая прокладка — это не поиск «универсального» размера, а анализ конкретных условий: давления, температуры, шероховатости фланцев и свойств среды. Мы в Нинбо Кассит герметизирующие материалы лтд производим прокладки всех типоразмеров и помогаем подобрать оптимальный вариант для каждой задачи. Наши инженеры могут провести испытания на стенде, имитирующем ваши условия, чтобы гарантировать надёжность. Если вы сомневаетесь в выборе, обратитесь к нам — мы поможем избежать ошибок.
