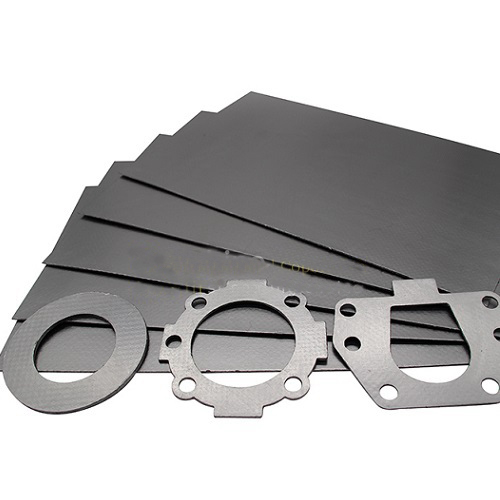

Герметизация фланцевых соединений, тепловых агрегатов и агрессивных сред требует материалов, способных выдерживать высокие температуры, давление и химическое воздействие. Гибкая графитовая прокладка на основе высокочищенного графита с металлической вставкой или без неё стала стандартом для особо ответственных узлов. Мы, как производители уплотнительных материалов, за 15 лет работы поставляем Гибкая графитовая прокладка на объекты нефтегазовой и химической промышленности России, и можем уверенно назвать основные области её применения. В этой статье мы разберём, где именно графитовое уплотнение показывает наилучшие результаты, и как выбрать правильный тип для конкретных условий эксплуатации.

Нефтегазовая промышленность

Компания Нинбо Кассит герметизирующие материалы лтд. поставляет Гибкая графитовая прокладка для трубопроводов высокого давления (PN до 420 бар) и температур до +650°C. В отличие от асбестовых или паронитовых уплотнений, графит не теряет эластичность после циклов нагрева-охлаждения, что особенно важно для технологических трубопроводов на НПЗ и газораспределительных станциях. Например, на объектах в Тюменской области мы заменили паронитовые прокладки на графитовые с обкладкой из нержавейки — межремонтный интервал вырос с 6 до 36 месяцев. Также Гибкая графитовая прокладка успешно работает в средах с сероводородом (кислые газы), так как графит химически стоек к H₂S.

Энергетика и теплообменное оборудование

В котлах, пароперегревателях и теплообменниках Гибкая графитовая прокладка используется для уплотнения крышек и фланцев с температурой пара до +450°C и давлением до 40 МПа. Здесь критичны два свойства: термическая стабильность (отсутствие выгорания связующего) и низкий коэффициент трения, что облегчает разборку соединений после длительной работы. На одном из ТЭЦ в Челябинской области графитовые прокладки на разъёмах паропроводов проработали более 8 лет без замены, тогда как асбестовые требовали обновления каждые 2 года. Также Гибкая графитовая прокладка не набухает при контакте с маслом и не окисляется под действием кислорода.

Химическая и нефтехимическая отрасль

Для работы с кислотами, щелочами и органическими растворителями Гибкая графитовая прокладка является практически универсальным материалом. Мы поставляем специальные версии с тефлоновым покрытием для особо агрессивных сред, таких как концентрированная серная кислота или хлорорганические соединения. Важно отметить, что графит не вступает в реакцию с большинством реагентов и не загрязняет продукт. Наши клиенты из химических предприятий в Нижнекамске и Новомосковске используют Гибкая графитовая прокладка для уплотнения реакторов и насосов, где требования к герметичности составляют 10⁻⁶ см³/с.

Сравнительная таблица применения графитовых прокладок

Ниже приведены основные области применения Гибкая графитовая прокладка с указанием типичных условий и преимуществ перед другими материалами.

Опыт эксплуатации в России

На одном из газоперерабатывающих заводов в Оренбургской области Гибкая графитовая прокладка с внутренним стальным ограничительным кольцом была установлена на фланцы диаметром до 600 мм. Давление в системе составляло 160 бар, температура – 480°C. После 4 лет эксплуатации прокладки были демонтированы для планового осмотра — остаточная упругость сохранилась на 92% от начальной, а внешних повреждений не обнаружено. Второй пример — насосная станция на магистральном нефтепроводе в Республике Коми, где графитовые прокладки заменили резино-металлические, исключив утечки, которые возникали из-за размягчения резины при контакте с ароматическими углеводородами. Нинбо Кассит герметизирующие материалы лтд. рекомендует проводить замену графитовых прокладок по графику, а не по факту появления течи — это предотвращает аварийные остановы.

Часто задаваемые вопросы

Вопрос: Как выбрать тип графитовой прокладки — с металлической вставкой или без, для давления 250 бар и температуры 400°C?

Ответ: Для давления свыше 100 бар мы настоятельно рекомендуем прокладки с вкладышем из нержавейки (или другого сплава, совместимого со средой). Вкладыш предотвращает выдавливание мягкого графита под нагрузкой и обеспечивает дополнительную прочность. Без вкладыша при таких параметрах существует риск фрагментации и потери герметичности. Также обратите внимание на толщину — для высоких давлений используйте прокладки 1,5–2 мм с предварительным обжатием 25–30%. Наши инженеры подбирают конструкцию по расчёту фланцевого соединения по ASME PCC-1.

Вопрос: Как правильно установить гибкую графитовую прокладку, чтобы избежать её повреждения при затяжке?

Ответ: Критически важно соблюдать равномерную затяжку болтов крест-накрест с использованием динамометрического ключа. Усилие затяжки должно соответствовать расчётному крутящему моменту — обычно 60–80% от предела текучести болтов. Не допускайте перекоса фланцев, так как это приведёт к неравномерному обжатию графита. Также очистите поверхности фланцев от старого уплотнения до блеска. Перед установкой смазывайте поверхность прокладки тонким слоем графитовой смазки, чтобы предотвратить прилипание при демонтаже.

Вопрос: Как часто нужно заменять графитовые прокладки в условиях циклической нагрузки (вибрация, гидроудары)?

Ответ: В условиях вибрации и гидроударов мы рекомендуем контролировать толщину прокладки раз в 6 месяцев — если она уменьшилась на 15% от первоначальной, замена необходима. Также обращайте внимание на герметичность: малейшее запотевание или следы среды на фланце — признак потери эластичности. В агрессивных средах с содержанием сероводорода срок службы сокращается, поэтому мы советуем проводить замену каждые 2–3 года в зависимости от интенсивности эксплуатации. При постоянной вибрации используйте прокладки с дополнительным демпфером из фольги.

Гарантия и сертификация

Все Гибкая графитовая прокладка, поставляемые Нинбо Кассит герметизирующие материалы лтд., имеют сертификаты соответствия ТР ТС 032/2013 и проходят испытания на сжимаемость и газопроницаемость по ASTM F36. Мы гарантируем сохранение упругих свойств в течение 5 лет при соблюдении условий хранения (температура +5…+30°C, влажность не более 70%). Для объектов с повышенными требованиями безопасности мы предоставляем паспорт с результатами испытаний каждой партии. Также мы предлагаем услугу по подбору прокладок на основе анализа ваших фланцев и рабочих параметров — это бесплатно для клиентов, приобретающих партию от 100 штук.
