Что такое прокладка с двойной металлической оболочкой
Прокладки StyleDJ35 с двойной металлической оболочкой обычно используются в теплообменниках, но часто заменяются прокладками с канавками kammprofile. Двойные прокладки с металлической оболочкой могут быть изготовлены из различных металлов и температурных наполнителей. Поскольку характеристики упругости и восстановления этих типов прокладок ограничены, прокладки с двойной металлической оболочкой требуют чистых покрытий поверхности фланца, большой нагрузки на болты, а также плоскостности фланца для эффективного уплотнения.
Прокладка с двойной металлической оболочкой включает мягкий наполнитель, такой как гибкий графит, керамическое волокно, а также наполнитель из тефлоновой ленты, инкапсулированный в очень металлический материал. Мягкий наполнитель обладает сжимаемостью, а также упругостью, хотя драгоценный металл в оболочке обеспечивает прочность на сжатие, а также сопротивление выдуванию. Металлическая прокладка с рубашкой специально разработана и также широко используется для теплообменников, автоклавов, колонн, сосудов под давлением, дымовых труб, котлов, газопроводов, крышек устройств, насосных систем, а также аналогичных продуктов и услуг. Многие прокладки с металлической оболочкой будут поставляться в виде кругов, но они могут быть изготовлены и с другими конструкциями в соответствии с индивидуальными потребностями.
Прокладки с металлической рубашкой, как правило, доступны в тщательном выборе материалов, а также изготавливаются на заказ в соответствии с конкретными требованиями заказчика и практически не имеют ограничений по размеру. Для соответствия стандартным требованиям требуются прокладки. Прокладки с металлической оболочкой могут производиться в соответствии со стандартами ASME B16.21 и EN 1514-4.
Каждая прокладка на самом деле изготавливается вручную с особым вниманием нашими высококвалифицированными мастерами, чтобы обеспечить простоту установки и более длительный срок службы.
Типы прокладок с двойной металлической оболочкой
(1) DJ35 — прокладка с двойной металлической оболочкой.
Прокладки с двойной металлической оболочкой, вероятно, будут обычно используемым типом прокладок для использования в теплообменниках. Они входят практически в любой материал, который определенно коммерчески доступен в листе 26 калибра. Они также широко используются в обычных фланцах, где обслуживание не имеет решающего значения. Поскольку большинство прокладок с двойной рубашкой фактически изготавливаются на заказ, практически нет ограничений по размерам, структуре или дизайну, в которых эти прокладки обычно изготавливаются.
(2) DJ36 — Гофрированная прокладка с двойной металлической оболочкой.
Эта гофрированная прокладка с двойной оболочкой может быть улучшена по сравнению с обычной прокладкой с оболочкой, поскольку определенные гофры на прокладке могут обеспечивать еще одно лабиринтное уплотнение. Кроме того, это дает преимущество в снижении контактного сечения прокладки, максимизируя ее сжимающие свойства. Гофрированная прокладка с двойной металлической оболочкой по-прежнему зависит от фактического первичного уплотнения на внутреннем перекрытии.
(3) DJ37 - Гофрированная прокладка с двойной оболочкой и гофрированным металлическим наполнителем.
При температурных условиях, превышающих ваш диапазон от 900°F до 1000°F, в которых стандартный мягкий наполнитель обычно не рекомендуется, гофрированная металлическая прокладка с двойной оболочкой и гофрированный наполнитель из нержавеющей стали могут оказаться эффективными. Этот уникальный тип предлагает преимущества гофрированной металлической прокладки с двойной оболочкой, и, кроме того, учитывая, что наполнитель обычно представляет собой тот же материал, что и сама прокладка, верхний предел температуры будет зависеть от используемой стали. Этот конкретный тип прокладок, изготовленный из предпочтительной стали, специально разработан для использования в прокладках теплообменников, работающих в условиях высоких нагрузок и высоких температур.
(4) DJ38 — Двойная прокладка с двойной металлической оболочкой.
Прокладка с двойной оболочкой и двойной оболочкой будет аналогична прокладке с двойной оболочкой, за исключением того, что она имеет оболочку, а также шайбу. При производстве прокладки обычно используются 2 оболочки. Они имеют преимущества двойного нахлеста на двух внутренних диаметрах, а также на внешнем диаметре прокладки, что обеспечивает лучшую стабильность прокладки. Такая конструкция выдержит большие сжимающие нагрузки. Двойные металлические прокладки обычно используются в программах с высокими нагрузками.
(5) DJ40 — Одинарная металлическая прокладка с рубашкой.
В большинстве случаев прокладки с одинарной металлической оболочкой обычно имеют радиальную ширину 6,4 мм или менее. Этот тип прокладки широко используется в атмосферных приборах и двигателях, где пространство будет ограничено, посадочные поверхности прокладок тонкие, а также обычно доступны относительно минимальные силы сжатия для установки прокладки.
(6) DJ41 — Прокладка внахлест с одинарной металлической оболочкой.
В конструкции с одинарной прокладкой внахлест с рубашкой максимальная ширина фланца будет приблизительно 6,4 мм. этот тип прокладки используется, когда определенно требуется полная изоляция на мягком наполнителе и когда ширина фланца делает нереалистичным использование прокладки с двойной рубашкой.
И все типы прокладок с металлической оболочкой могут быть изготовлены с металлическими ребрами.
Материалы прокладки с двойной металлической оболочкой
Материалы
|
Максимальная температура (°F)
|
Материалы
|
Максимальная температура (°F)
|
Коммен Брассес
|
500
|
Серебро
|
1200
|
Медь
|
600
|
никель
|
1400
|
Алюминий
|
800
|
СС 430
|
1400
|
СС 304
|
1000
|
Монель
|
1500
|
СС 316
|
1000
|
СС 309
|
1600
|
Мягкое железо
|
1000
|
СС 321
|
1600
|
Титан
|
1000
|
СС 347
|
1600
|
СС 410
|
1200
|
Инконель
|
2000
|
СС 50
|
1150
|
Хастеллой
|
2000
|
Преимущества прокладки с двойной металлической оболочкой
Прокладка с металлической оболочкой идеально подходит для узких фланцев, высоких температур и обладает фантастическим сопротивлением выдуванию, высокой эластичностью и восстановлением. Этот тип прокладок имеет разумную цену, а также отличную стабильность уплотнения, а также почти все размеры и структуру, как правило, изготавливаются на заказ. Это очень восток, чтобы иметь дело с и установить.
Применение прокладки с двойной металлической оболочкой
• Бурение в нефтяной промышленности под высоким давлением, а также выводные устройства.
• Котлы, а также эксплуатационное оборудование.
• Нефтяные, а также химические заводы.
• Прокладка крышки устройства управления.
• Теплообменники.
• Сосуды под давлением.
• Фланцы труб.
• Автоклавы.

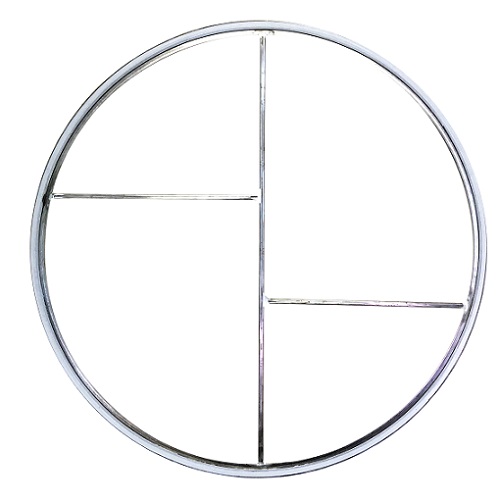

Формы для прокладок теплообменников с ребрами
